SS viacvrstvových dosiek plošných spojov prostredníctvom zapojenia je jedným z kľúčových krokov na zabezpečenie stability produktu vo výrobnom procese a životnosti. Ako kritický kanál spájajúci viacero vrstiev obvodov, kvalita zapojenia priamo ovplyvňuje elektrický výkon, štrukturálnu integritu a spoľahlivosť PCB. Nedbalosť v procese upchávania môže ľahko viesť k problémom, ako sú vzduchové bubliny vo vnútri priechodov, odlupovanie živice a povrchové priehlbiny, čo ovplyvňuje plynulosť následných výrobných procesov a kvalitu konečného produktu. Pre zlepšenie úrovne výroby viacvrstvových PCB má preto veľký význam zriadenie vedeckého a komplexného systému kontroly kvality prostredníctvom zásuviek, štandardizácia prevádzkových noriem v každej fáze a rýchla identifikácia potenciálnych defektov.

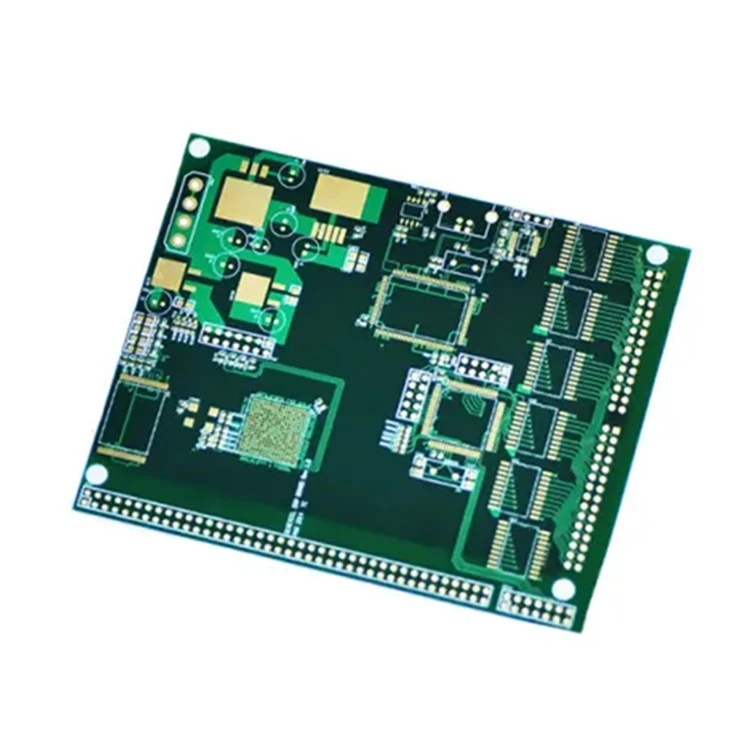

Prehľad procesu spájania viacvrstvových dosiek plošných spojov prostredníctvom zapájania viacvrstvových dosiek plošných spojov zahŕňa vyplnenie a vyhladenie vnútra a povrchu priechodov pomocou špecifických materiálov a procesov. Tento proces chráni steny priechodov, zabraňuje vniknutiu nečistôt a zvyšuje štrukturálnu pevnosť dosky. V súčasnosti sa bežne používané-procesy plnenia delia hlavne do dvoch kategórií: živica prostredníctvom-plnenia a elektrolytické pokovovanie prostredníctvom-plnenia. Rôzne procesy sú vhodné pre rôzne potreby produktov, ale ich základné kvalitatívne požiadavky sú konzistentné: úplné vyplnenie, žiadne zjavné chyby, pevné spojenie s prestupovou stenou a hladký, rovný povrch.
Hlavná hodnota výplne via-spočíva v izolácii priechodiek od prachu, vlhkosti a iných nečistôt z vonkajšieho prostredia prostredníctvom výplňového materiálu, čím sa predchádza poškodeniu stien priechodu alebo problémom, ako je oxidácia a korózia. Súčasne hladký povrch-vyplnených povrchov poskytuje dobrý základ pre následné spracovanie dosky, čím sa znižuje potenciálne riziko kvality v neskorších procesoch. V porovnaní s obyčajnými-jednovrstvovými DPS majú viac{5}}vrstvové DPS väčší počet priechodov a zložitejšiu štruktúru, čo sťažuje proces plnenia cez-a vyžaduje si vyššiu kontrolu kvality. Je potrebná prísna kontrola, pokiaľ ide o materiály, vybavenie a operácie.
Kontrola kvality kľúčových aspektov v-procesoch plnenia
Kontrola pred-prípravy procesu
Pred-príprava procesu je základom na zabezpečenie kvality plnenia-, pričom jadrom je výber materiálu a ladenie zariadenia. Čo sa týka výberu materiálu, musia sa zvoliť vhodné výplňové materiály na základe typu procesu upchávania. Či už používate živicu alebo roztok na galvanické pokovovanie, je nevyhnutné zabezpečiť dobrú tekutosť, priľnavosť a stabilitu, aby sa predišlo problémom, ako je neúplné vyplnenie a uvoľnené spojenie v dôsledku nekompatibilných vlastností materiálu. Súčasne sa materiály musia pred použitím podrobiť prísnej kontrole, aby sa skontrolovali nečistoty a poškodenie, aby sa zabezpečilo, že spĺňajú výrobné požiadavky.
Čo sa týka ladenia zariadení, je potrebná komplexná kontrola a kalibrácia všetkých zariadení pomocou uzatváracích zariadení, vrátane vákuových uzatváracích strojov, brúsok a vytvrdzovacích zariadení. Dôraz by sa mal klásť na úpravu prevádzkových parametrov zariadenia, aby sa zabezpečila stabilná prevádzka a aby presnosť plnenia, sila brúsenia a teplota vytvrdzovania spĺňali požiadavky procesu. Okrem toho sa musí kontrolovať čistota zariadenia, aby sa odstránili zvyškové materiály a nečistoty, aby sa zabránilo kontaminácii spracovávanej DPS a ovplyvnila sa kvalita upchávania.
Kontrola predúpravy cez stenu Predúprava cez stenu je zásadným krokom pri zlepšovaní pevnosti spojenia medzi výplňovým materiálom a stenou priechodu, čo priamo ovplyvňuje pevnosť a stabilitu upchávky priechodu. Predúprava zahŕňa najmä čistenie stien otvorov a zdrsnenie povrchu. Je nevyhnutné dôkladne odstrániť nečistoty, ako je olej, oxidy a úlomky z vŕtania zo stien otvoru, aby sa zabránilo týmto nečistotám brániť priľnutiu výplňového materiálu k stene otvoru, čo by viedlo k defektom, ako je oddelenie živice a galvanické odlupovanie.
Počas procesu čistenia je možné použiť chemické čistenie alebo čistenie plazmou, aby ste zabezpečili, že steny otvorov budú čisté a bez{0}}zvyškov. Zdrsnenie povrchu vyžaduje primerané zvýšenie drsnosti stien otvoru, aby sa zlepšila priľnavosť výplňového materiálu a zabránilo sa problémom, ako je delaminácia a praskanie po vyplnení. Po predbežnej úprave sa musí skontrolovať kvalita steny otvoru, aby sa potvrdila neprítomnosť nečistôt a poškodenia pred pokračovaním v ďalšom procese.
Kontrola fáz plnenia a vytvrdzovania Fáza plnenia je jadrom procesu upchávania otvorov. Vhodné metódy plnenia sa musia zvoliť podľa typu procesu, aby sa zabezpečilo úplné naplnenie, žiadne vzduchové bubliny a žiadne dutiny. Živicové upchávanie zvyčajne používa vákuové tlakové plnenie, kde sa živica vtláča do otvoru pod vákuom, čím sa účinne znižuje tvorba vzduchových bublín. Plnenie elektrolytického pokovovania vyžaduje kontrolu stability procesu elektrolytického pokovovania, aby sa zabezpečilo, že roztok na elektrolytické pokovovanie rovnomerne pokrýva steny otvorov, čím sa dosiahne úplné naplnenie.
Po naplnení je potrebný proces vytvrdzovania, aby sa zabezpečilo úplné spojenie plniaceho materiálu so stenami otvoru, čím sa vytvorí stabilná štruktúra. Počas vytvrdzovania je potrebné prísne kontrolovať teplotu a čas vytvrdzovania, aby sa zabezpečilo úplné vytvrdnutie výplňového materiálu, aby sa zabránilo zmäknutiu a oddeleniu v dôsledku nedostatočného vytvrdzovania alebo praskaniu v dôsledku nadmerného vytvrdzovania. Po vytvrdnutí je potrebná predbežná kontrola povrchu upchatého otvoru, aby sa identifikovali a odstránili zjavné chyby, ako sú výčnelky a priehlbiny.
Kontrola po{0}}spracovaní
Následné{0}}spracovanie zahŕňa najmä brúsenie a čistenie, ktorých cieľom je dosiahnuť hladký a rovný povrch pre následné spracovanie dosky. Počas brúsenia je potrebné regulovať brúsnu silu a rýchlosť, aby sa predišlo nadmernému{2}}brúseniu a poškodeniu stien otvorov alebo povrchu dosky, pričom sa zabezpečí odstránenie prebytočného výplňového materiálu, aby bol povrch upchatého otvoru v jednej rovine s povrchom dosky.
Po brúsení musí byť povrch PCB očistený, aby sa odstránili nečistoty, prach a iné nečistoty vznikajúce pri brúsení, čím sa zabráni tomu, aby zvyškové nečistoty ovplyvňovali následné procesy. Po následnom-spracovaní je potrebná komplexná kontrola kvality upchatých otvorov, aby sa potvrdilo, že povrch je hladký, bez otrepov a zvyškov a bez vzduchových bublín a dutín v otvoroch, čím sa zabezpečí, že kvalita upchatého otvoru spĺňa normy.
Bežné prostredníctvom-vyplňovania defektov a kontrolných opatrení
Bežné chyby vo viacvrstvových doskách plošných spojov prostredníctvom-procesov plnenia zahŕňajú vzduchové bubliny v priechodoch, povrchové priehlbiny, odlupovanie živice a kontamináciu. Tieto defekty vážne ovplyvňujú kvalitu a spoľahlivosť PCB, čo si vyžaduje cielené kontrolné opatrenia.
Vzduchové bubliny v prestupoch sú bežnou chybou, ktorá je spôsobená predovšetkým zlou tekutosťou materiálu, nedostatočným vákuom, zvyškovou vlhkosťou alebo nečistotami na stenách prestupu. Kontrolné opatrenia zahŕňajú najmä výber plniacich materiálov s dobrou tekutosťou, optimalizáciu parametrov procesu plniva, zabezpečenie dostatočného vákua a spevnenie prostredníctvom predbežnej úpravy steny, aby sa dôkladne odstránila vlhkosť a nečistoty, čím sa zníži tvorba vzduchových bublín.
Povrchové priehlbiny sú často spôsobené zmršťovaním vytvrdzujúceho výplňového materiálu, nedostatočným objemom výplne alebo nadmerným brúsením. Kontrolné opatrenia zahŕňajú vhodné riadenie objemu plniva, optimalizáciu procesu vytvrdzovania na zníženie zmršťovania materiálu a presné riadenie intenzity mletia, aby sa predišlo nadmernému{1}}brúseniu. Menšie priehlbiny je možné opraviť doplnením alebo sekundárnym brúsením.
Odlupovanie živice alebo delaminácia vrstvy galvanickým pokovovaním je spôsobené najmä neúplnou predbežnou úpravou steny a nedostatočnou priľnavosťou medzi výplňovým materiálom a stenou priechodu. Kľúč k preventívnym a kontrolným opatreniam spočíva v posilnení čistenia a zdrsňovania prepojovacích stien, aby sa zabezpečilo úplné spojenie medzi výplňovým materiálom a stenami prestupu. Súčasne výber vhodných plniacich materiálov a optimalizácia procesov vytvrdzovania alebo galvanického pokovovania zvyšuje pevnosť spoja.
Znečistenie cez otvory je spôsobené najmä zvyškami zariadenia, prachom z prostredia a nesprávnou prevádzkou, čo môže ovplyvniť kvalitu spracovania následných procesov. Preventívne a kontrolné opatrenia zahŕňajú posilnenie čistenia zariadení a riadenia výrobného prostredia, štandardizáciu prevádzkových postupov, aby sa zabránilo kontaktu kontaminantov s priechodnými otvormi, a dôkladné odstraňovanie zvyškov povrchu počas nasledujúcich fáz čistenia.
Vytvorenie komplexného systému kontroly kvality Kontrola kvality viacvrstvových PCB prostredníctvom procesov upchávania musí byť integrovaná do celého procesu, od počiatočnej prípravy a výroby až po kontrolu hotového výrobku. Musí sa vytvoriť komplexný systém kontroly kvality, aby sa zabezpečilo, že každá etapa bude mať normy, ktoré treba dodržiavať, a určených zodpovedných zamestnancov.
Najprv vytvorte štandardizované prevádzkové postupy, jasne definujúce prevádzkové špecifikácie, požiadavky na kvalitu a zodpovedné osoby pre každú fázu. To zaisťuje, že operátori prísne dodržiavajú postupy, čím sa znižujú kvalitatívne nedostatky spôsobené ľudskou chybou. Po druhé, posilniť kontrolu procesu. Po dokončení každého kritického procesu sa musí vykonať kontrola kvality, aby sa okamžite identifikovali a riešili potenciálne chyby, čím sa zabráni tomu, aby sa dostali do ďalšieho procesu.
Súčasne posilnite školenie operátorov s cieľom zlepšiť ich profesionálne zručnosti a povedomie o kvalite, pričom sa zabezpečí, že budú oboznámení s procesnými požiadavkami a metódami prevencie defektov a budú schopní rýchlo identifikovať a zvládnuť abnormality počas výroby. Okrem toho pravidelne udržiavajte a kalibrujte výrobné zariadenia, aby ste zabezpečili dlhodobú-stabilnú prevádzku a zaručili kvalitu pripojenia.
Vo fáze kontroly hotového výrobku je potrebné prijať komplexnú metódu kontroly na kontrolu plnosti výplne, rovinnosti povrchu a pevnosti spojenia upchatých priechodiek jeden po druhom. Nekvalifikované výrobky musia byť urýchlene prepracované alebo zošrotované, aby sa zabezpečilo, že kvalita hotových výrobkov spĺňa normy.
Kontrola kvality procesu spájania viacvrstvových PCB je systematický projekt zahŕňajúci materiály, vybavenie, prevádzku a kontrolu. Len prísnou kontrolou každého kľúčového spojenia, vytvorením kompletného systému kontroly kvality a rýchlou identifikáciou a prevenciou bežných defektov môžeme zabezpečiť kvalitu a zlepšiť celkovú kvalitu a spoľahlivosť viacvrstvových PCB. S neustálym vývojom technológie výroby dosiek plošných spojov sa priebežne optimalizuje aj proces zapájania, čo si vyžaduje neustále zhrnutie skúseností a zlepšovanie metód kontroly kvality, aby sa prispôsobili potrebám rozvoja priemyslu.
