Fastline Circuits Co., Limited je jedným z najspoľahlivejších výrobcov a dodávateľov vlastných pevných-flexibilných dosiek plošných spojov v Číne. Zaviazali sme sa poskytovať vysokokvalitné prispôsobené služby globálnym klientom. Ak sa chystáte na veľkoobchodný predaj pokrokových vlastných pevných-flexibilných dosiek plošných spojov vyrobených v Číne, uvítajte, ak dostanete cenovú ponuku z našej továrne.
Predstavenie produktu

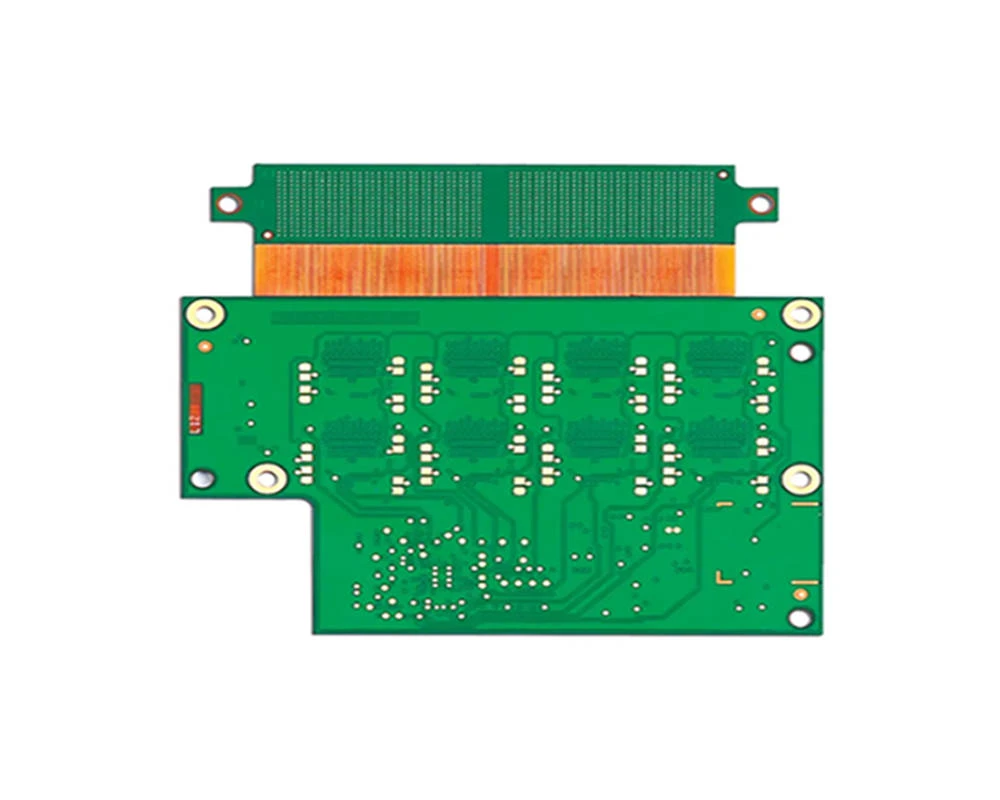

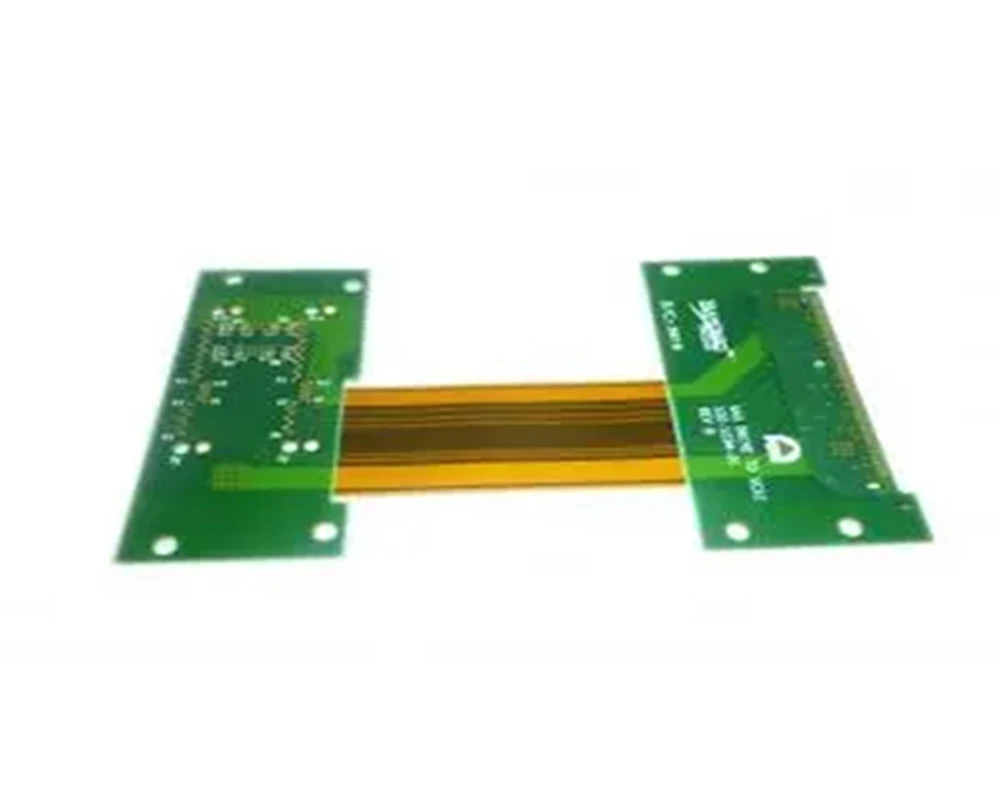

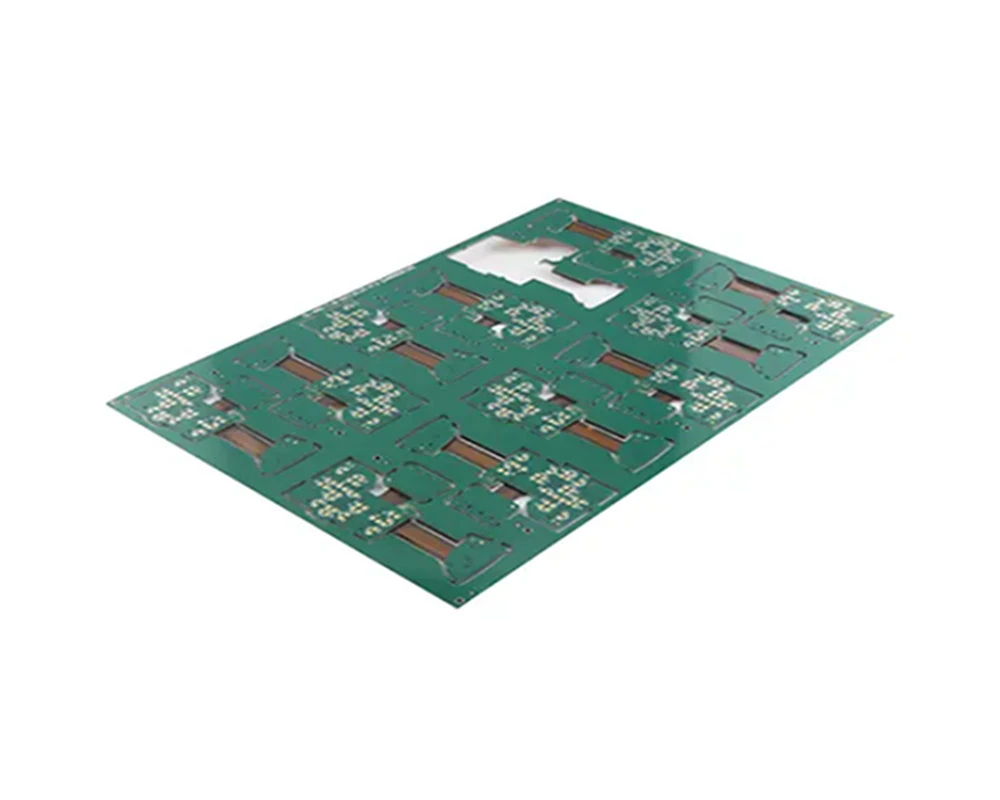

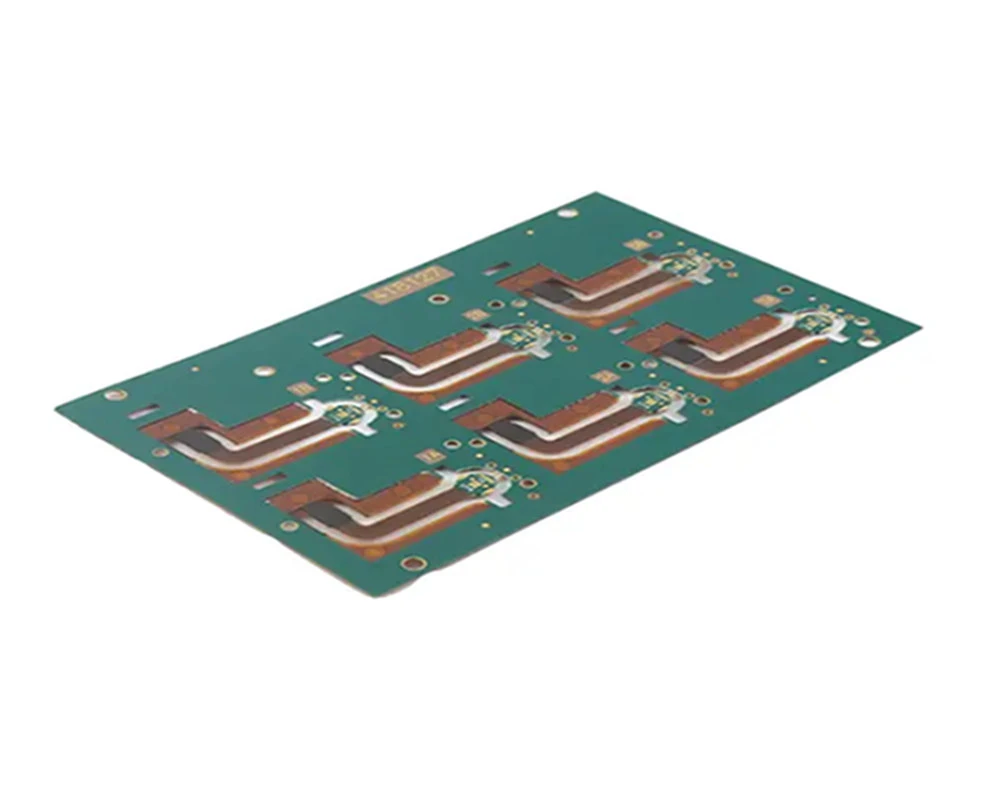

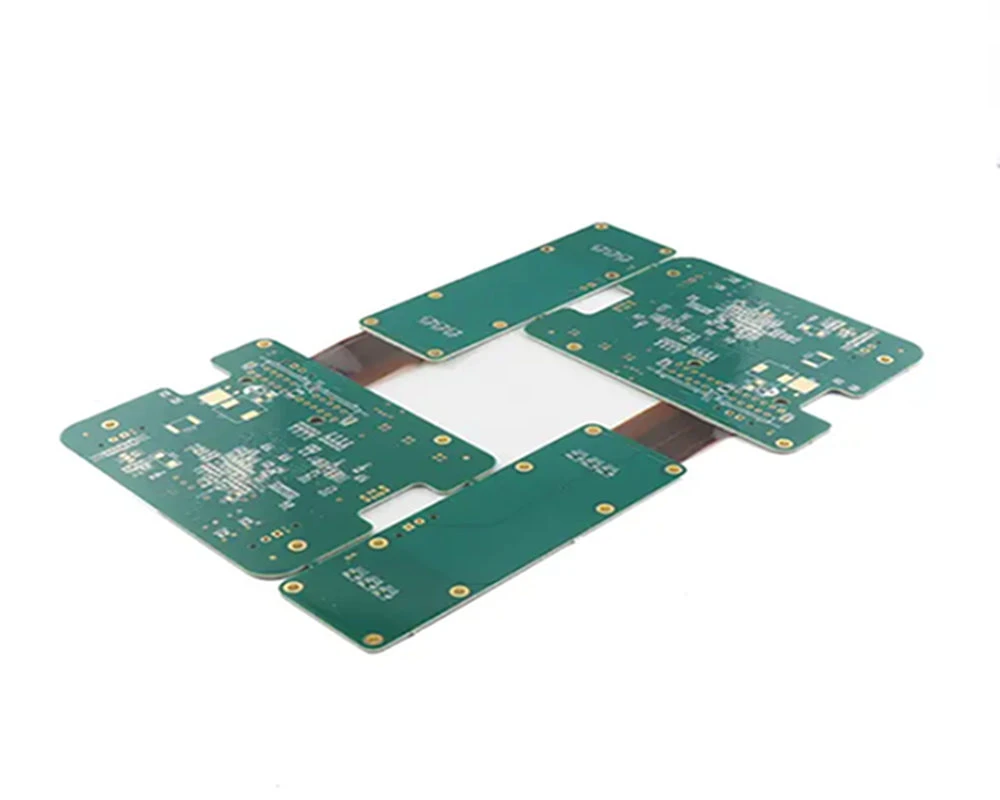

Custom Rigid-Flexible Circuit Board je prispôsobené riešenie PCB, ktoré kombinuje pevné a flexibilné vrstvy do jednej integrovanej štruktúry navrhnutej podľa špecifických požiadaviek produktu. Znižuje počet konektorov, šetrí priestor a zlepšuje celkovú spoľahlivosť v zložitých elektronických zostavách.
FastlinePCB poskytuje zákazkovú výrobu pevných{0}}flexných dosiek plošných spojov od preskúmania návrhu až po finálnu výrobu. Podporujeme rôzne zostavy vrstiev-, kombinácie materiálov a ohýbacie štruktúry, aby sme vyhoveli jedinečným potrebám aplikácií, či už ide o prototypy alebo hromadnú výrobu.
Tento typ PCB sa široko používa v leteckých systémoch, lekárskych prístrojoch, priemyselných zariadeniach, nositeľnej elektronike a kompaktných spotrebných produktoch, kde sú kritické priestorové obmedzenia a vysoká spoľahlivosť. Ponúkame tiež kompletné služby montáže DPS vrátane zdrojov komponentov, SMT, testovania a dodávky na kľúč.
Parametre produktu (špecifikácie)
|
Položka |
Výrobná kapacita |
|
Materiál |
FR4, Polyimid / Polyester |
|
počíta |
Flex: 1~20L; Pevný-flex: 2~22L |
|
Hrúbka dosky |
Min.0,05 mm; Max. 0.3 mm |
|
Hrúbka medi |
1/3 oz - 2 oz |
|
Veľkosť CNC vŕtačky (max.) |
6,5 mm |
|
Veľkosť CNC vŕtačky (min) |
Flex: 0,15 mm |
|
Tolerancia umiestnenia otvorov |
± 0,05 mm |
|
Veľkosť krycích vrtákov (min) |
0,6 mm |
|
Minimálna šírka / medzera čiary |
0,1 mm |
|
Hrúbka medi na stene otvoru |
Flex: 12-22μm |
|
Minimálna veľkosť podložky |
φ0,2 mm |
|
Tolerancia leptania |
Tolerancia šírky dokončenej čiary ±20% |
|
Tolerancia registrácie vzoru |
±0,1 mm (veľkosť pracovnej dosky: 250 x 300 mm) |
|
Tolerancia registrácie prekrytia |
± 0,15 mm |
|
Tolerancia registrácie spájkovacej masky |
±0,2 mm |
|
Spájkovacia maska na PAD |
Necitlivé na svetlo: 0,2 mm |
|
Min. Priehrada spájkovacej masky |
0,1 mm |
|
Tolerancia chybnej registrácie |
±0,30 mm |
|
Povrchová úprava |
pokovovanie Ni/Au; chemický Ni/Au; OSP |
Aplikácia viacvrstvovej flexibilnej dosky plošných spojov
Poskytli sme vysokokvalitné PCBA mnohým krajinám, od spotrebnej elektroniky po telekomunikácie, novú energiu, letecký priemysel, automobilový priemysel atď.
Návšteva zákazníka
Fabrika
Dodacia lehota a balenie
|
Položka |
Všeobecný čas |
Rýchly obrat |
|
1-2 vrstvy |
4 dni |
1 deň |
|
4-6 vrstiev |
6 dní |
2 dni |
|
8-10 vrstiev |
8 dní |
3 dni |
|
12-16 vrstiev |
12 dní |
4 dni |
|
18-20 vrstiev |
14 dní |
5 dní |
|
22-26 vrstiev |
16 dní |
6 dní |
|
Poznámka: Na základe všetkých údajov, ktoré sme dostali a musia byť úplné a bezproblémové, je dodacia lehota pripravená na odoslanie. |
||
Veríme, že kvalita je dušou podniku a poskytuje časovo{0}}kritické, technologicky pokročilé inžinierske a výrobné služby pre elektronický priemysel.
Kvalita zvuku získava pre Fastline dobrú povesť. Verní zákazníci s nami spolupracovali znova a znova a noví zákazníci prichádzajú do Fastline, aby nadviazali spoluprácu, keď sa dopočujú o skvelej povesti. Tešíme sa, že vám môžeme ponúknuť-kvalitné služby!
Doručenie a doprava
FastlinePCB predvolený spôsob dopravy jeExpresná služba FedEx, zabezpečenie včasného doručenia po celom svete. Zákazníci môžu tiež voľne používať svoj vlastný kuriérsky účet alebo priradiť špeditéra na správu zásielky
Popredajný-servis
Naša po{0}}predajná služba je navrhnutá tak, aby zabezpečila dlhodobú-stabilitu produktu. FastlinePCB ponúka 12-mesačnú záruku na všetky vyrobené dosky, ktorá pokrýva chyby spôsobené výrobnými problémami. Náš technický tím v prípade potreby poskytne včasné riešenia, ako je oprava alebo výmena.
FAQ
Q1: Ktoré odvetvia využívajú vaše služby PCB?
Dodávame automobilovú, medicínsku, priemyselnú, telekomunikačnú a spotrebnú elektroniku.
Q2: Dodávate PCB pre zdravotnícke pomôcky?
Áno, podporujeme výrobu dosiek plošných spojov-pre medicínske účely a montáž.
Q3: Sú vaše PCB vhodné pre automobilové systémy?
Áno, vyrábame PCB pre automobilové elektronické aplikácie.
Otázka 4: Podporujete internet vecí a inteligentné zariadenia?
Áno, vyrábame PCB pre IoT a inteligentné hardvérové produkty.
Q5: Dokážete zvládnuť projekty priemyselného riadenia?
Áno, dodávame spoľahlivé dosky plošných spojov pre systémy priemyselnej automatizácie.
Q6: Vyrábate PCB pre komunikačné zariadenia?
Áno, pre telekomunikačné aplikácie sú k dispozícii vysokorýchlostné a vysokorýchlostné{0} dosky.
